| ①产品名称： | 气动软密封对夹蝶阀 |
| ②产品型号： | D671X,D671F46 |
| ③口径规格： | DN50-DN1200 |
| ④工作压力： | 0.6MPA-1.6MPA |
| ⑤阀体材质： | 铸铁，铸钢，不锈钢 |
| ⑥产品品牌： | 吉迈(上海制造) |
| ⑦联系我们： | 021-51078382 15000726608 |
| ⑧在线 QQ： | 2487747836 362995749 |
| ⑨产品简要： | D671X气动软密封蝶阀是以一定压力（一般小于0.8MPa）的空气，利用气缸内活塞的往复运动转换为回转运动，使蝶阀启闭的阀门。气动蝶阀由气缸、机械执行机构和蝶阀本体组成。 |
● 软密封，90°启闭，零泄漏，使用寿命长
● 轴板无销连接、结构紧凑，扭矩轻，安装、维修方便
● 表面环氧树脂涂层，防腐、美观
● 以压缩空气为动力，通过电磁换向阀，实现气缸对阀门快速控制，启闭迅速，高效节能，特别适用于有防爆需求的场所
● 根据特殊工况需求，如突然出现停电断气情况，确保阀门处于关闭或开启状态，可以提供常闭型或常开型气动阀门，亦可配置手动操作机构，人力操作
● 选择不同零部件材质，可适用于多种介质
● 采用智能定位器，接收4-20mA电流信号，可自动实现阀门良好的调节性能
● 采用阀位回信器，输出阀门相对应位置的无源触电信号
主要技术参数：
|
公称通经DN（mm) |
50～2000 |
50～1600 |
|
|
公称药理PN（MPa) |
0.6 |
1.0 |
1.6 |
|
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
|
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
|
适用温度 |
丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃ |
||
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
||
|
泄漏率 |
符合GB/T13927-92标准 |
||
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
||
主要零部件材料
|
零件名称 |
材料 |
|
阀体 |
WCB、QT450-10、HT200、HT250 |
|
蝶板 |
WCB、QT450-10、HT200、HT250 |
|
阀轴 |
2Cr13 |
|
密封圈 |
丁腈耐油橡胶 |
|
填料 |
柔性石墨 |
执行标准：
|
制造标准 |
GB/T122387-89 |
|
法兰标准 |
GB9113-2000、GB17241.6-1998 |
|
结构长度标准 |
GB12221-89 |
|
检验标准 |
GB/T13927-92 |

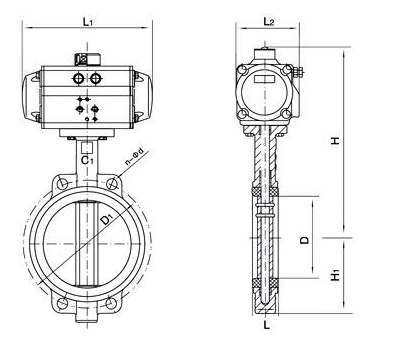

主要外形连接尺寸单位：mm
|
公称通径 |
结构长度(标准值) |
外形尺寸 |
连接尺寸(标准值) |
|||||||||
|
0.6MPa |
1.0MPa |
1.6MPa |
||||||||||
|
mm |
inch |
L |
H |
H0 |
A |
B |
D0 |
n-d |
D0 |
n-d |
D0 |
n-d |
|
50 |
2 |
43 |
63 |
315 |
180 |
65 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
21/2 |
46 |
70 |
330 |
180 |
65 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
3 |
46 |
83 |
390 |
245 |
72 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
4 |
52 |
105 |
431 |
240 |
72 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
5 |
56 |
115 |
455 |
240 |
72 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
6 |
56 |
137 |
626 |
350 |
93 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
200 |
8 |
60 |
164 |
720 |
350 |
93 |
280 |
8-18 |
295 |
8-22 |
295 |
12-22 |
|
250 |
10 |
68 |
206 |
800 |
550 |
350 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
300 |
12 |
78 |
230 |
860 |
600 |
350 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
350 |
14 |
78 |
248 |
883 |
600 |
350 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
400 |
16 |
102 |
289 |
972 |
600 |
350 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
450 |
18 |
114 |
320 |
1043 |
750 |
380 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
500 |
20 |
127 |
343 |
1098 |
750 |
380 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
600 |
24 |
154 |
413 |
1236 |
750 |
380 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
700 |
28 |
165 |
478 |
1431 |
750 |
380 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
800 |
32 |
190 |
525 |
1488 |
750 |
380 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
900 |
36 |
203 |
620 |
1615 |
1250 |
380 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
|
1000 |
40 |
216 |
725 |
1765 |
1500 |
580 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
1200 |
48 |
254 |
780 |
1976 |
1500 |
580 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
